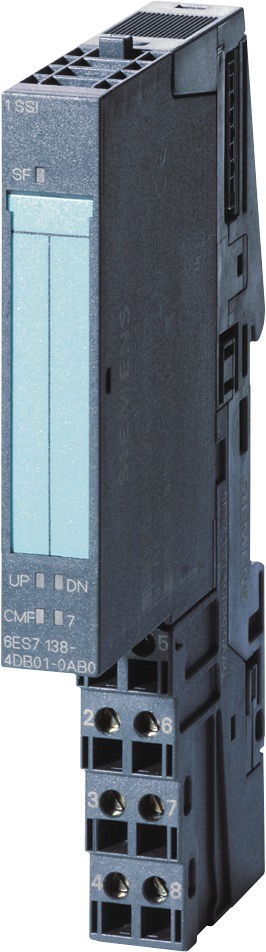

6ES7138-4DA04-0AB0

SIMATIC DP
ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET 200S

Подробнее

45 800 ₽/шт

Под заказ

Нашли дешевле?

Уточнить наличие и стоимость

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Дополнительную информацию по наличию и заказу вы можете уточнить по телефону +7495 145-72-18

Описание

Напряжение питания
Напряжение нагрузки L+
• Номинальное значение (пост. ток)		24 V
• Допустимый диапазон, нижний предел (пост. ток)		20,4 V
• Допустимый диапазон, верхний предел (пост. ток)		28,8 V
• Защита от перепутывания полярности		да
Входной ток
из источника напряжения нагрузки L+ (без нагрузки), макс.		42 mA
из шины на задней стойке 3,3 В пост. тока, макс.		10 mA
Питание датчика
Питание датчика 24 В
• 24 В		да
• Защита от короткого замыкания		да
• Макс. выходной ток		500 mA
Рассеиваемая мощность
Нормальная рассеиваемая мощность		1 W
Конфигурация аппаратного обеспечения
Смена модулей
• Смена модулей при эксплуатации IM-DP		да
• Смена модулей под рабочим напряжением		да
Цифровые входы
Число входов		1
Функции		Контроллер ввода-вывода, синхронизация, функция фиксации
Входная характеристика по IEC 61131, тип 2		да
Входное напряжение
• Номинальное значение (пост. ток)		24 V
• для сигнала "0"		от -30 до +5 В
• для сигнала "1"		от +11 до +30 В
Входной ток
• для сигнала "0", макс. (допустимый ток покоя)		2 mA
• для сигнала "1", тип.		9 mA
Задержка на входе (при номинальном значении входного напряжения)
для стандартных входов
— с "0" на "1", макс.		2,5 µs; Фильтр выкл.: 2,5 мкс (200 кГц), фильтр выкл.: 25 мкс (20 кГц)
Длина провода
• экранированные, макс.		100 m; Фильтр 20 кГц: 100 м, фильтр 200 кГц: 50 м
Цифровые выводы
Вид выходов		1
Защита от короткого замыкания		да
Ограничение индуктивного напряжения отключения		L+ (от -50 до -60 В)
Включение цифрового входа		да
Коммутационная способность выходов
• при ламповой нагрузке, макс.		5 W
Выходное напряжение
• Номинальное значение (пост. ток)		24 V
• для сигнала "0", макс.		3 V
• для сигнала "1", мин.		L+ (-1 В)
Выходной ток
• для сигнала "1", диапазон допустимых значений для 0 - 40 °C, мин.		5 mA
• для сигнала "1", диапазон допустимых значений для 0 - 40 °C, макс.		2 000 mA
• для сигнала "1", диапазон допустимых значений для 0 - 60 ?, мин.		5 mA
• для сигнала "1", диапазон допустимых значений для 0 - 60 ?, макс.		500 mA; 1 000 мА при 50 °C
• для сигнала "0", ток покоя, макс.		0,5 mA
Задержка на выходе при омической нагрузке
• с "0" на "1", макс.		100 µs
Частота коммутации
• при омической нагрузке, макс.		100 Hz
• при индуктивной нагрузке, макс.		2 Hz
• при ламповой нагрузке, макс.		10 Hz
Длина провода
• экранированные, макс.		1 000 m
• неэкранированные, макс.		600 m
Датчики
Макс. число подключаемых датчиков		1
Подключаемые датчики
• Инкрементальный датчик (асимметричный)		да
• Инициатор 24 В		да
• 2-проводной датчик		да
Аварийные сигналы/диагностика/информация о состоянии
Диагностическая функция		да
Диагностический светодиодный индикатор
• Суммарная ошибки SF (красный)		да
• Индикатор состояния цифрового входа (зеленый)		да
• Индикатор состояния цифрового выхода (зеленый)		да
• Индикатор состояния счета в прямом порядке (зеленый)		да
• Индикатор состояния счета в обратном порядке (зеленый)		да
Встроенные функции
Функции измерения
Диапазон измерений
— Мин. измерение частоты		0,1 Hz
— Макс. измерение частоты		100 kHz
— Мин. измерение периодов		10 µs
— Макс. измерение периодов		120 s
— Измерение частоты вращения, мин.		1 1/min
— Измерение частоты вращения, макс		25 000 1/min
Счетчики
Число входов счетчика		1
Вход счетчика 24 В
• Минимальная ширина импульса		2,5 µs
Параметры
Примечание		16 байт
Гальваническая развязка
Гальваническая развязка цифровых вводов
• Гальваническая развязка цифровых вводов		нет; только относительно экрана
Гальваническая развязка счетчиков
• между каналами и шиной на задней стенке		да
• между каналами и напряжением нагрузки L+		нет
Размеры
Ширина		15 mm
Высота		81 mm
Глубина		52 mm
Массы
Масса, прибл.		40 g
