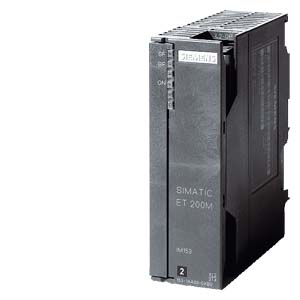

6ES7153-1AA03-0XB0

SIMATIC DP IM153-1
ИНТЕРФЕЙСНЫЙ МОДУЛЬ ДЛЯ ET 200M

Подробнее

54 570 ₽/шт

Под заказ

Нашли дешевле?

Уточнить наличие и стоимость

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Дополнительную информацию по наличию и заказу вы можете уточнить по телефону +7495 145-72-18

Описание

Общая информация
Обозначение типа продукта		IM 153-1 DP ST
Напряжение питания
Номинальное значение (пост. ток)		24 V
Допустимый диапазон, нижний предел (пост. ток)		20,4 V
Допустимый диапазон, верхний предел (пост. ток)		28,8 V
Внешняя защита предохранителями для питающих линий (рекомендуется)		не требуется
Перемыкание при отказе сетевого питания и отключении напряжения
• Время перемыкания при отказе сетевого питания и отключении напряжения		5 ms
Входной ток
Макс. потребление тока		350 mA; При 24 В пост. тока
Нормальный ток включения		2,5 A
I2t		0,1 A2·s
Выходное напряжение
Номинальное значение (пост. ток)		5 V
Выходной ток
для шины на задней стойке (5 В пост. тока), макс.		1 A
Рассеиваемая мощность
Нормальная рассеиваемая мощность		3 W
Адресная область
Объем адресной области
• Вводы		128 byte
• Выводы		128 byte
Конфигурация аппаратного обеспечения
Число модулей на включение подчиненного устройства DP.		8
Интерфейсы
Макс. скорости передачи данных		12 Mbit/s
1. интерфейс
автоматическое определение скорости передачи данных		да
Физические параметры интерфейсов
• Макс. выходной ток на интерфейс		90 mA
• Исполнение соединения		9-полюсное гнездо Sub-D
Подчиненное устройство PROFIBUS DP
• GSD-файл		(лдя DPV1) SIEM801D.GSD; SI01801D.GSG
• автоматический поиск скорости передачи данных		да
Протоколы
Протокол обмена по шине/протокол передачи данных		PROFIBUS DP согласно EN 50170
Протоколы (Ethernet)
• TCP/IP		нет
PROFIBUS DP
Службы
— Режим синхронизации (SYNC)		да
— Способность к «замораживанию»		да
— Прямой обмен данными (поперечная связь)		да
Гальваническая развязка
Гальваническая развязка - есть		да
Изоляция
Изоляция, испытанная посредством		Напряжение изоляции 500 В
Окружающие условия
Температура окружающей среды при эксплуатации
• мин.		0 °C
• макс.		60 °C
• горизонтальный настенный монтаж, мин.		0 °C
• горизонтальный настенный монтаж, макс.		60 °C
• вертикальный настенный монтаж, мин.		0 °C
• вертикальный настенный монтаж, макс.		40 °C
Высота при эксплуатации относительно уровня моря
• Высота места установки над уровнем моря, макс.		3 000 m
Проектирование
Программное обеспечение для проектирования
• STEP 7		STEP 7/COM PROFIBUS/внешние инструмента посредством файла GSD
Размеры
Ширина		40 mm
Высота		125 mm
Глубина		117 mm
Массы
Масса, прибл.		360 g
