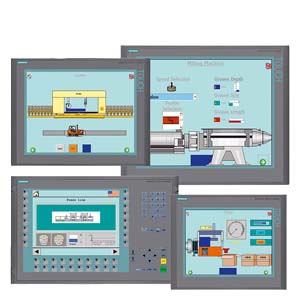

6AV6644-0AA01-2AX0

SIMATIC MP
СЕНСОРНАЯ МУЛЬТИПАНЕЛЬ

Подробнее

544 140 ₽/шт

Под заказ

Нашли дешевле?

Уточнить наличие и стоимость

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Дополнительную информацию по наличию и заказу вы можете уточнить по телефону +7495 145-72-18

Описание

Общая информация
Обозначение типа продукта		MP377
Конфигурация, выполняемая на заказ		Нет
Дисплей
Модель дисплея		TFT
Диагональ экрана		12,1 in
цветной дисплей		Да
Число цветов		65 536
Разрешение (пикселей)
• Горизонтальное разрешение		800 Pixel
• Вертикальное разрешение		600 Pixel
Фоновая подсветка
• СНО фоновой подсветки (при 25 ?)		50 000 h
Элементы управления
Элементы управления		Сенсорный экран
Клавиатура
• Функциональные клавиши
— Число функциональных клавиш		0
• Системные клавиши		Нет
• Цифровая клавиатура		Да
• Буквенно-цифровая клавиатура		Да
• Шестнадцатеричная клавиатура		Да
Сенсорное управление
• Исполнение в виде сенсорного экрана		Да; аналоговый, резистивный
Способ присоединения
• Тип подключения мыши/клавиатуры/устройства для считывания штриховых кодов		USB/USB/USB
Вид конструкции/монтаж
максимально допустимый угол наклона без принудительной вентиляции		35°
Напряжение питания
Вид напряжения питания		DC
Входной ток
Потребление тока (номинальное)		1,5 A
Мощность
Потребляемая активная мощность, тип.		36 W
Запоминающее устройство
Вид запоминающего устройства		Флэш-память/ОЗУ
подходящее ЗУ для пользовательских данных		12 288 kbyte
Время
Часы
• Тип		Аппаратные часы, с буферизацией, синхронизацией
• буферные		Да
• синхронизируемые		Да
Интерфейсы
Интерфейсы/тип шины		1 x RS 422, 1 x RS 485, 2 x Ethernet (RJ45)
Число интерфейсов Industrial Ethernet		2
Число интерфейсов RS 485		1
Число интерфейсов RS 422		1
Число USB-разъемов		2; соответственно до макс. 1 ГБ
Слот для карты CF-Card		1 x слот для карты CF-Card
Слот для мультимедийной карты/карты памяти SD Card		1x разъем для Multimedia Card, до макс. 128 МБ
Протоколы
PROFINET IO		Да
PROFIsafe		Нет
PROFIBUS		Да
MPI		Да
Протоколы (Ethernet)
• TCP/IP		Да
Протоколы (оконечное соединение)
• Sm@rtServer		Да
Другие протоколы
• EtherNet/IP		Да
• MODBUS		Да
• другие системы шин		Да
ЭМС
Излучение радиопомех согласно EN 55 011
• Класс граничных значений A, для применения в промышленных районах		Да
Степень защиты и класс защиты
IP (спереди)		IP65
IP (сзади)		IP20
NEMA (спереди)		NEMA 4, NEMA 12 (в смонтированном состоянии)
Окружающие условия
Температура окружающей среды при эксплуатации
• мин.		0 °C
• макс.		50 °C
Температура окружающей среды при хранении/транспортировке
• мин.		-20 °C
• макс.		60 °C
Относительная влажность воздуха
• Эксплуатация, макс.		90 %
Операционные системы
предустановленная операционная система		Windows CE
Проектирование
Индикация сообщения		Да
Система оповещения (в том числе с буфером и квитированием)		Да
Отображение значений технологических параметров (вывод)		Да
Можно задать значения технологических параметров (ввод)		Да
Управление рецептами		Да
Программное обеспечение для проектирования
• Инструмент для проектирования		WinCC flexible Standard не ниже версии 2007 (заказывается отдельно)
• STEP 7 Basic (TIA Portal)		Нет
• STEP 7 Professional (TIA Portal)		Нет
• WinCC flexible Compact		Нет
• WinCC flexible Standard		Да
• WinCC flexible Advanced		Да
• WinCC Basic (TIA Portal)		Нет
• WinCC Comfort (TIA Portal)		Да
• WinCC Advanced (TIA Portal)		Да
• WinCC Professional (TIA Portal)		Да
Языки
Языки онлайн
• Число языков онлайн/языков исполнения		16
Языки проекта
• Языки проекта		32
Функции WinCC (TIA Portal)
Библиотеки		Да
Программа планирования задач		Да
Вспомогательная система		Да
• Число символов в информационном тексте		70
Система оповещения
• Число классов сообщений		32
• Число сообщений		4 000
• Битовые сообщения		Да
— Число битовых сообщений		4 000
• Аналоговые сообщения		Да
— Число аналоговых сообщений		200
• Сообщения ЦП		Да
• Системные сообщения HMI		Да
• Системные сообщения ПЛК		Да
• Другие системные сообщения (SIMATIC S7, Sinumerik, Simotion и т. д.)		Да
• Строк		1
• Число символов в сообщении		80
• Число значений технологических параметров на одно сообщение		8
• Индикатор сообщений		Да
• Первое/последнее значение		Да
Управление рецептами
• Число рецептур		500
• Наборов данных на рецептуру		1 000
• Элементов на один набор данных		1 000
• Память рецептур		Встроенная флэш-память 128 Кбайт, расширяемая
Переменные
• Число переменных на устройство		4 096; Проектирование с помощью ПО не ниже WinCC flexible 2008
• Число переменных на одно изображение		400
• Число переменных		2 000
• Начальные значения		2 048
• Тип - дата и время		2 048
• Предельные значения		Да
• Мультиплексы		Да
• Структуры		Да
Изображения
• Число проектируемых изображений		500
• Шаблоны		Да
• Проектируемый начальный экран		Да
• Выбор изображений посредством ПЛК		Да
• Передача номеров изображений посредством ПЛК		Да
Графические объекты
• Текстовые объекты		30 000 текстовых элементов
• Полей ввода-вывода на изображение		400
• Число полей даты/времени		400
• Возврат		Да
• Графические объекты		Растровые изображения, иконки, векторная графика
— Иконки		2 000
Комплексные графические объекты
• Состояние/управление		при SIMATIC S7
• Динамические объекты		Диаграммы, строки, ползунки, аналоговый индикатор, невидимые кнопки
— Число объектов на проект		2 000
— Число графиков на одно изображение		20
• Методы		Тренд/профиль
• Строка
— Число строк на изображение		20
• Ползунок
— Число ползунков на одно изображение		20
• Индикаторы
— Число аналоговых индикаторов на изображение		20
• Линии предельных значений		Да
• Число буквенно-цифровых полей		300
— буквенно-цифровые поля на изображение		400
• Число цифровых полей		2 048
— цифровые поля на изображение		400
• Число полей ввода пароля		2 048
• Число видимых переключателей на проект		400
— видимые переключатели на изображение		400
— невидимые переключатели на изображение		400
• Число переключателей состояния на проект		400
— Число переключателей состояния на изображение		400
• Число многопозиционных переключателей на проект		400
— Многопозиционный переключателей на изображение		400
• Число сигнальных ламп на проект		400
— Сигнальных ламп на изображения		400
Атрибуты для динамических объектов
• Изменение цвета		Да
• Перемещение X/Y		Да
• Затемнение		Да
Списки
• Число текстовых списков на проект		500
• Число текстовых списков на изображение		400
• Число элементов в текстовом списке		256
• Число графических списков на проект		500
• Число графических списков на изображение		400
• Число элементов в графическом списке		256
Архивирование
• Число архивов на устройство		50
• Число точек измерения		50
• Число элементов в архиве		50 000
• Архив сообщений		Да
• Архив значений технологических параметров		Да
• Способы архивирования		Последовательный архив, циклический архив, архив сообщений, архив значений технологических параметров
— Последовательный архив		Да
— Круговой архив		Да
• Место сохранения		Карта CF-Card, карта SD/MMC, Ethernet, USB-накопитель
— Карта CF-Card		Да
— Ethernet		Да
• Формат хранения данных		CSV-файл, читаемый, например, MS Excel, MS Access
— CSV		Да
• внешняя обработка		читаемый, например, MS Excel, MS Access и т. д.
• Размер архива		зависит от свободной памяти на внешней карте/накопителе или от свободной памяти НЖМД через сетевой диск
• Онлайн-обработка		по кривым
— по кривым		Да
Фильтры
• цикличный		Да
• Допуск		Да
• Изменение		Да
Безопасность
• Число групп пользователей		50
• Число полномочий пользователей		32
• Экспорт/импорт паролей		Да
Поддержка носителей данных
• Карта CF-Card		Да
• Жесткий диск		Да
Протоколирование через принтер
• Протоколирование/печать		Сообщения, отчет (протокол смены), цветная печать, печатная копия
Передача данных (загрузка с носителя/на носитель)
• Передача данных проектирования		MPI/PROFIBUS DP, последовательная связь, USB, Ethernet, через внешний носитель данных, автоматическое определение передачи данных
Интерфейс с технологическим оборудованием
• Соединение для управления		Информацию о S5, S7-200, S7- 300/400, TI 505, Win AC, PC (TCP/IP), SINUMERIK, SIMOTION, Allen Bradley (DF1), Allen Bradley (DF485), Mitsubishi (FX), OMRON (LINK/Multilink), Modicon (Modbus), других внешних драйверах "Системные соединения"
• S7-1200		Да
• S7-1500		Да
• S7-200		Да
— PPI (двухточечное соединение)		Да
— Сеть PPI		Да
— MPI		Да
— PROFIBUS DP		Да
• S7-300/400		Да
— MPI		Да
— PROFIBUS DP		Да
— PROFINET		Да
• S5		Да
— PROFIBUS DP		Да
• TI 505		Да
• Allen Bradley (DF1)		Да
• Allen Bradley (DF485)		Да
• Mitsubishi (FX)		Да
• Mitsubishi (MP4)		Да
• Telemecanique (Uni-Telway)		Да
• OMRON (Host Link)		Да
• Modicon (Modbus RTU)		Да
• GE-Fanuc (SNP)		Да
Функции
• Порядок табуляции		Да
• Вычислительная функция		Да
• Анимация		Да
Специальные инструменты/средства проектирования
• Очистка экрана		Да
• Сенсорная калибровка		Да
• Резервирование/восстановление вручную		Да
• Моделирование		Да
• Переключение устройств		Да
• Функция передачи данных Delta-Transfer		Да
Возможность расширения/открытость
• Программа Open Platform		Да
Периферийные устройства/опции
Периферийные устройства		Принтер, карт-ридер, устройство для считывания штриховых кодов
SIMATIC HMI карта памяти MM: Мультимедийная карта		Да
SIMATIC HMI карта памяти SD: Карта памяти Secure Digital		Да
USB-накопитель		Да
Возможность загрузки дополнительных программных компонентов		Да
Размеры
Ширина лицевой панели корпуса		335 mm
Высота лицевой панели корпуса		275 mm
Монтажный вырез, ширина		310 mm
Монтажный вырез, высота		248 mm
Монтажная глубина		72 mm
Массы
Масса (без упаковки)		3,8 kg
