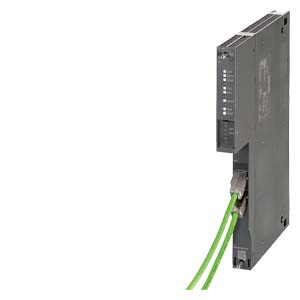

6GK7443-1EX30-0XE0

Коммуникационный процессор
SIMATIC NET СP 443-1

Подробнее

230 000 ₽/шт

Под заказ

Нашли дешевле?

Уточнить наличие и стоимость

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Дополнительную информацию по наличию и заказу вы можете уточнить по телефону +7495 145-72-18

Описание

скорость передачи
• на интерфейсе 1		10 ... 100 Mbit/s
интерфейсы
число интерфейсов / согласно стандарту Industrial Ethernet		2
число электрических соединений
• на интерфейсе 1 / согласно стандарту Industrial Ethernet		2
исполнение разъема питания
• на интерфейсе 1 / согласно стандарту Industrial Ethernet		Порт RJ45
исполнение сменного носителя информации / C-образный штекер		нет
напряжение питания, потребляемый ток, мощность потерь
тип напряжения / напряжения питания		пост. ток
напряжение питания / 1 / от объединяющей шины		5 V
относительный симметричный допуск / при постоянном токе
• при 5 В		5 %
потребляемый ток
• от объединяющей шины / при постоянном токе / при 5 В / типичный		1,4 A
мощность потерь [Вт]		7,25 W
окружающие условия
окружающая температура
• при эксплуатации		0 ... 60 °C
• при хранении		-40 ... +70 °C
• при транспортировке		-40 ... +70 °C
относительная атмосферная влажность
• при 25 °C / без конденсации / при эксплуатации / макс.		95 %
степень защиты IP		IP20
конструкция, размеры и масса
формат модуля		Компактный узел S7-400 одинарной ширины
ширина		25 mm
высота		290 mm
глубина		210 mm
масса нетто		0,7 kg
характеристики, функции, компоненты изделия / общий
число модулей
• на каждый CPU / макс.		14
• примечание		Макс. 4 в качестве контроллера ввода-вывода PN
паспортные параметры / открытая связь
число возможных соединений / для открытой связи / с помощью модулей SEND/RECEIVE / макс.		64
объем данных
• как полезные данные каждого соединения ISO / для открытой связи / с помощью модулей SEND/RECEIVE / макс.		8 Kibyte
• как полезные данные каждого TSO на соединении TCP / для открытой связи / с помощью модулей SEND/RECEIVE / макс.		8 Kibyte
• как полезные данные каждого соединения TCP / для открытой связи / с помощью модулей SEND/RECEIVE / макс.		8 Kibyte
• как полезные данные каждого соединения UDP / для открытой связи IE / с помощью модулей SEND/RECEIVE / макс.		2 Kibyte
число возможных соединений / для открытой связи
• с помощью модулей Т / макс.		64
объем данных
• как полезные данные каждого TSO на соединении TCP / для открытой связи / с помощью модулей Т / макс.		1452 byte
паспортные параметры / связь S7
число возможных соединений / для связи S7
• макс.		128; При использовании нескольких ЦП
• при соединениях программного устройства / макс.		2
паспортные параметры / многопротокольный режим
число активных соединений / в многопротокольном режиме		128
паспортные параметры / связь PROFINET / как контроллер ввода-вывода PN
функция изделия / контроллер PROFINET IO		да
число устройств ввода-вывода PN / на контроллере PROFINET IO / пригодный к работе / всего		128
число устройств PN IO IRT / на контроллере PROFINET IO / пригодный к работе		64
число внешних ветвей ввода/вывода PN / при PROFINET / на каждую монтажную стойку		4
объем данных
• как полезные данные для входных переменных / как контроллер PROFINET IO / макс.		4 Kibyte
• как полезные данные для выходных переменных / как контроллер PROFINET IO / макс.		4 Kibyte
• как полезные данные для входных переменных каждого устройства ввода-вывода PN / как контроллер PROFINET IO / макс.		1433 byte
• как полезные данные для выходных переменных каждого устройства ввода-вывода PN / как контроллер PROFINET IO / макс.		1433 byte
• как полезные данные для входных переменных каждого устройства ввода-вывода PN / на каждый субмодуль как контроллер PROFINET IO / макс.		240 byte
• как полезные данные для выходных переменных каждого устройства ввода-вывода PN / на каждый субмодуль как контроллер PROFINET IO / макс.		240 byte
функции изделия / управление, конфигурирование, проектирование
функция изделия / поддержка MIB		да
протокол / поддерживается
• SNMP v1		да
• DCP		да
• LLDP		да
конфигурационное программное обеспечение
• требуется		STEP 7 V5.5 SP 3 или выше/STEP 7 Professional V12 (TIA Portal) или выше
функции изделия / диагностика
функция изделия / веб-диагностика		да
функции изделия / коммутатор
комплектация изделия / коммутатор		да
функция изделия
• с коммутационным управлением		нет
• при IRT / коммутатор PROFINET IO		да
• конфигурирование с помощью STEP 7		да
функции изделия / резервирование
функция изделия
• кольцевое резервирование		да
• менеджер резервирования		да
протокол / поддерживается / Media Redundancy Protocol (MRP)		да
функции изделия / безопасность
функция изделия
• защита паролем для веб-приложений		нет
• список управления доступом (ACL) - на основе IP		да
• список управления доступом (ACL) - на основе IP для ПЛК/маршрутизации		нет
• отключение ненужных сервисов		да
• блокировка связи с помощью физических портов		да
• журнал неправомерного доступа		нет
функции изделия / время
функция изделия / поддержка SICLOCK		да
функция изделия / передача синхронизации времени		да
протокол / поддерживается
• NTP		да
