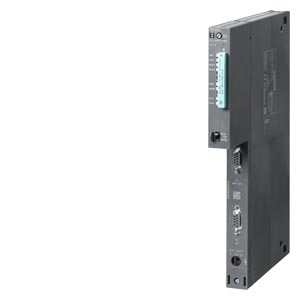

6ES7416-2XP07-0AB0

SIMATIC S7-400 CPU 416-2
центральный процессор

Подробнее

1 077 400 ₽/шт

Под заказ

Нашли дешевле?

Уточнить наличие и стоимость

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Дополнительную информацию по наличию и заказу вы можете уточнить по телефону +7495 145-72-18

Описание

Общая информация

Функциональный стандарт HW		01
Версия микропрограммного обеспечения		V7.0
Функция продукта
• Режим тактовой синхронизации		Да; только при PROFIBUS
Инженерное обеспечение с помощью
• пакета программного обеспечения для программирования		не ниже версии STEP 7 V5.4 с HSP 261
Конфигурация CiR в режиме RUN
Время синхронизации CiR, базовая нагрузка		100 ms
Время синхронизации CiR, время на каждый байт ввода-вывода		10 µs
Напряжение питания
Номинальное значение (пост. ток)		Электропитание через источник питания системы
Входной ток
из шины на задней стойке 5 В пост. тока, тип.		0,9 A
из шины на задней стойке 5 В пост. тока, макс.		1,1 A
из шины на задней стойке 24 В пост. тока, макс.		300 mA; на интерфейс DP 150 мА
из разъема 5 В пост. тока, макс.		90 mA; на каждый интерфейс DP
Рассеиваемая мощность
Нормальная рассеиваемая мощность		4,5 W
Макс. рассеиваемая мощность		5,5 W
Запоминающее устройство
Вид запоминающего устройства		ОЗУ
Оперативное запоминающее устройство
• встроенный		8 Mbyte
• встроенное (для программ)		4 Mbyte
• встроенное (для данных)		4 Mbyte
• расширяемое		Нет
Память загрузки
• расширяемая стираемая программируемая постоянная флэш-память		Да; с картой памяти (флэш-память)
• расширяемая стираемая программируемая постоянная флэш-память, макс.		64 Mbyte
• встроенная ОЗУ, макс.		1 Mbyte
• расширяемая ОЗУ		Да; с картой памяти (RAM)
• расширяемая ОЗУ, макс.		64 Mbyte
Хранение в буфере
• есть		Да
• с АКБ		Да; все данные
• без АКБ		Нет
АКБ
Буферная батарея
• Нормальный буферный ток		180 µA; до 40 °C
• Макс. буферный ток		850 µA
• Макс. время хранения в буфере		В справочном руководстве "Параметры модулей" приведены граничные условия и факторы воздействия
• Питание внешнего буферного напряжения на ЦП		от 5 до 15 В пост. тока
Время обработки ЦП
нормальное время операций побитовой обработки		12,5 ns
нормальное время операций со словами		12,5 ns
нормальное время выполнения операций арифметики с фиксированной точкой		12,5 ns
нормальное время выполнения операций с плавающей точкой		25 ns
Блоки ЦП
Блоки данных (DB)
• Макс. число		10 000; Диапазон числовых значений: от 1 до 16000
• Макс. размер		64 kbyte
Функциональные блоки (FB)
• Макс. число		5 000; Диапазон числовых значений: от 0 до 7999
• Макс. размер		64 kbyte
Функции (FC)
• Макс. число		5 000; Диапазон числовых значений: от 0 до 7999
• Макс. размер		64 kbyte
Организационные блоки (OB)
• Макс. число		см. систему команд
• Макс. размер		64 kbyte
• Число свободных организационных блоков циклического выполнения		1; OB 1
• Число организационных блоков прерывания по времени		8; OB 10-17
• Число организационных блоков прерываний с задержкой		4; OB 20-23
• Число организационных блоков циклических прерываний		9; OB 30-38 (минимальный настраиваемый тактовый импульс = 500 мкс)
• Число организационных блоков аппаратного прерывания		8; OB 40-47
• Число организационных блоков прерывания DPV1		3; OB 55-57
• Число организационных блоков прерываний циклов тактовой синхронизации		4; OB 61-64
• Число организационных блоков обработки данных в многопроцессорной системе		1; OB 60
• Число фоновых организационных блоков		1; OB 90
• Число пусковых организационных блоков		3; OB 100-102
• Число организационных блоков обработки асинхронных ошибок		9; OB 80-88
• Число организационных блоков обработки синхронных ошибок		2; OB 121, 122
Глубина вложенности
• на класс приоритета		24
• дополнительно на организационный блок обработки ошибок		2
Счетчики, таймеры и их остаток
Счетчик S7
• Число		2 048
Остаточность
— настраивается		Да
— нижний предел		0
— верхний предел		2 047
— предварительно задано		от Z 0 до Z 7
Диапазон счета
— нижний предел		0
— верхний предел		999
Счетчик IEC
• есть		Да
• Вид		Системный функциональный блок
• Число		неограниченное число (ограничение устанавливается только посредством ОЗУ)
Таймеры S7
• Число		2 048
Остаточность
— настраивается		Да
— нижний предел		0
— верхний предел		2 047
— предварительно задано		без остаточных данных по времени
Временной диапазон
— нижний предел		10 ms
— верхний предел		9 990 s
Таймер IEC
• есть		Да
• Вид		Системный функциональный блок
• Число		неограниченное число (ограничение устанавливается только посредством ОЗУ)
Области данных и их остаток
остаточная область данных, общая		общая емкость ОЗУ и памяти загрузки (с буферной батареей)
Маркер
• Макс. число		16 kbyte; Размер области маркеров
• Есть остаток		Да
• Предварительно заданный остаток		от MB 0 до MB 15
• Число меток синхронизации		8; в 1 байте маркера
Локальные данные
• задаются, макс.		32 kbyte
• предварительно задано		16 kbyte
Адресная область
Периферийная адресная область
• Вводы		16 kbyte
• Выводы		16 kbyte
Образ процесса
• Вводы, настраивается		16 kbyte
• Выводы, настраивается		16 kbyte
• Вводы, предварительно задано		512 byte
• Выводы, предварительно задано		512 byte
• Согласованные данные, макс.		244 byte
• Доступ к согласованным данным в образе процесса		Да
Частичный образ процесса
• Макс. число частичных образов процесса		15
Цифровые каналы
• Вводы		131 072
— в том числе централизованных		131 072
• Выводы		131 072
— в том числе централизованных		131 072
Аналоговые каналы
• Вводы		8 192
— в том числе централизованных		8 192
• Выводы		8 192
— в том числе централизованных		8 192
Конфигурация аппаратного обеспечения
Количество расширительных устройств, макс.		21
Подключаемые OP		95
Обработка данных в многопроцессорной системе		Да; макс. 4 ЦП (с UR1 или UR2)
Интерфейсный модуль
• Макс. число вставных интерфейсных модулей (общее)		6
• Макс. число вставных интерфейсных модулей IM 460		6
• Макс. число вставных интерфейсных модулей IM 463		4; IM 463-2
Число ведущих устройств DP
• встроенный		2
• по CP		10; CP 443-5 расширенный
• по интерфейсному модулю IM 467		4
• допускается смешанный режим IM + CP		Нет; IM 467 нельзя применять вместе с CP 443-5 Ext. или CP 443-1 в режиме PROFINET IO
• по интерфейсному модулю		0
• Макс. число вставных модулей S5 (через модуль сопряжения, в центральном устройстве)		6
Число контроллеров ввода-вывода
• встроенный		0
• по CP		4; макс. 4 в центральном приборе; нельзя одновременно использовать различные типы CP 443-1 в режиме PROFINET IO
Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется)
• Функциональные модули		ограничен числом гнезд и числом соединений
• CP, PtP		CP 440: ограничен числом гнезд; CP 441: ограничен числом соединений

Гнезда
• Требуемое количество гнезд		1
Время
Часы
• Аппаратные часы (часы реального времени)		Да
• буферные и синхронизируемые		Да
• Разрешение		1 ms
• Макс. отклонение в день (буферные)		1,7 s; Отключение сети
• Отклонение в день (небуферное), макс.		8,6 s; при включенной сети
Счетчик рабочего времени
• Число		16
• Числовые значения/диапазон числовых значений		от 0 до 15
• Диапазон значений		Системные функциональные блоки 2,3 и 4: от 0 до 32767 часов, SFC 101: от 0 до 2^31 - 1 час
• Степень детализации		1 h
• остаточн.		Да
Синхронизация времени
• поддерживается		Да
• на MPI, ведущее устройство		Да
• на MPI, починенное устройство		Да
• на DP, ведущее устройство		Да
• на DP, подчиненное устройство		Да
• в AS, ведущее устройство		Да
• в AS, подчиненное устройство		Да
• на Ethernet по NTP		Нет; по CP
• на IF 964 DP		Нет
Разность времени в системе при синхронизации по
• MPI, макс.		200 ms
Интерфейсы
Интерфейсы/тип шины		1x MPI/PROFIBUS DP, 1x PROFIBUS DP
Число интерфейсов RS 485		2; комбинированны MPI/PROFIBUS DP и PROFIBUS DP
1. интерфейс
Тип интерфейса		MPI/PROFIBUS DP
гальванически развязанный		Да
Макс. электропитание интерфейса (от 15 до 30 В пост. тока)		150 mA
Физические параметры интерфейсов
• RS 485		Да
Протоколы
• MPI		Да
• Ведущее устройство PROFIBUS DP		Да
• Подчиненное устройство PROFIBUS DP		Да
MPI
• Число соединений		44; если на линии используется диагностический повторитель, то число ресурсов подключения на линии уменьшается на 1
• Макс. скорости передачи данных		12 Mbit/s
Службы
— Связь PG/OP		Да
— Маршрутизация		Да
— Глобальная система передачи данных		Да
— Базовая S7-связь		Да
— S7-связь		Да
— S7-связь, в качестве клиента		Да
— S7-связь, в качестве сервера		Да
Ведущее устройство PROFIBUS DP
• Макс. число соединений		32; если на линии используется диагностический повторитель, то число ресурсов подключения на линии уменьшается на 1
• Макс. скорости передачи данных		12 Mbit/s
• Макс. число подчиненных устройств DP		32
Службы
— Связь PG/OP		Да
— Маршрутизация		Да; S7-маршрутизация
— Глобальная система передачи данных		Нет
— Базовая S7-связь		Да
— S7-связь		Да
— S7-связь, в качестве клиента		Да
— S7-связь, в качестве сервера		Да
— Равноудаленность		Да
— Тактовая синхронизация		Да
— Синхронизация/замораживание (SYNC/FREEZE)		Да
— Активация/деактивация подчиненного устройства DP		Да
— Прямой обмен данными (поперечная связь)		Да
— DPV1		Да
Адресная область
— Макс. число входов		2 kbyte
— Макс. число выходов		2 kbyte
Полезные данные на подчиненное устройство DP
— Максимальное количество полезных данных на подчиненное устройство DP		244 byte
— Макс. число входов		244 byte
— Макс. число выходов		244 byte
— Макс. число слотов		244
— на слот, макс.		128 byte
Подчиненное устройство PROFIBUS DP
• Число соединений		32

• Макс. скорости передачи данных		12 Mbit/s
• автоматический поиск скорости передачи данных		Нет
• Макс. адресная область		32; виртуальные слоты
• Макс. количество полезных данных на адресную область		32 byte
— из них согласованных		32 byte
Службы
— Связь PG/OP		Да; при активном интерфейсе
— Маршрутизация		Да; при активном интерфейсе
— Глобальная система передачи данных		Нет
— Базовая S7-связь		Нет
— S7-связь		Да
— S7-связь, в качестве клиента		Да
— S7-связь, в качестве сервера		Да
— Прямой обмен данными (поперечная связь)		Нет
— DPV1		Нет
Передающий накопитель
— Вводы		244 byte
— Выводы		244 byte
2. интерфейс
Тип интерфейса		PROFIBUS DP
гальванически развязанный		Да
Макс. электропитание интерфейса (от 15 до 30 В пост. тока)		150 mA
Число ресурсов подключения		32
Физические параметры интерфейсов
• RS 485		Да
Протоколы
• Ведущее устройство PROFIBUS DP		Да
• Подчиненное устройство PROFIBUS DP		Да
Ведущее устройство PROFIBUS DP
• Макс. число соединений		32
• Макс. скорости передачи данных		12 Mbit/s
• Макс. число подчиненных устройств DP		125
Службы
— Связь PG/OP		Да
— Маршрутизация		Да; S7-маршрутизация
— Глобальная система передачи данных		Нет
— Базовая S7-связь		Да
— S7-связь		Да
— S7-связь, в качестве клиента		Да
— S7-связь, в качестве сервера		Да
— Равноудаленность		Да
— Тактовая синхронизация		Да
— Синхронизация/замораживание (SYNC/FREEZE)		Да
— Активация/деактивация подчиненного устройства DP		Да
— Прямой обмен данными (поперечная связь)		Да
— DPV1		Да
Адресная область
— Макс. число входов		8 kbyte
— Макс. число выходов		8 kbyte
Полезные данные на подчиненное устройство DP
— Максимальное количество полезных данных на подчиненное устройство DP		244 byte
— Макс. число входов		244 byte
— Макс. число выходов		244 byte
— Макс. число слотов		244
— на слот, макс.		128 byte
Подчиненное устройство PROFIBUS DP
• Число соединений		32

• Макс. скорости передачи данных		12 Mbit/s
• Макс. адресная область		32
• Макс. количество полезных данных на адресную область		32 byte
— из них согласованных		32 byte
Службы
— Маршрутизация		Да; при активном интерфейсе
Передающий накопитель
— Вводы		244 byte
— Выводы		244 byte
Протоколы
Связь SIMATIC
• S7-маршрутизация		Да
Открытая связь IE
• ISO-on-TCP (RFC1006)		посредством CP 443-1 и загружаемых функциональных блоков
— Макс. размер данных		1 452 байт посредством коммуникационного процессора 443-1 Adv.
Интернет-сервер
• поддерживается		Нет
Тактовая синхронизация
Равноудаленность		Да
Число ведущих устройств DP с тактовой синхронизацией		2
Макс. количество полезных данных на синхронизированное подчиненное устройство		244 byte
минимальный тактовый импульс		1 ms; 0,5 мс без применения SFC 126, 127
наибольший тактовый импульс		32 ms
Функции связи
Связь PG/OP		Да
• Число подключаемых OP без обработки сообщений		95
• Число подключаемых OP с обработкой сообщений		95; при использовании функций Alarm_S/SQ и Alarm_D/DQ
Маршрутизация наборов данных		Да
Глобальная система передачи данных
• поддерживается		Да
• Макс. число GD-контуров		16
• Макс. число GD-пакетов, отправитель		16
• Макс. число GD-пакетов, получатель		32
• Макс. размер GD-пакетов		54 byte
• Макс. размер GD-пакетов (из них согласованных)		1 переменная
Базовая S7-связь
• поддерживается		Да
• Макс. количество полезных данных на запрос		76 byte
• Макс. количество полезных данных на запрос (из них согласованных)		1 переменная
S7-связь
• поддерживается		Да
• в качестве сервера		Да
• в качестве клиента		Да
• Макс. количество полезных данных на запрос		64 kbyte
• Макс. количество полезных данных на запрос (из них согласованных)		462 byte; 1 переменная
S5-совместимая связь
• поддерживается		Да; посредством FC AG_SEND и AG_RECV, посредством не более 10 CP 443-1 или 443-5
• Макс. количество полезных данных на запрос		8 kbyte
• Макс. количество полезных данных на запрос (из них согласованных)		240 byte
• Макс. число одновременных запросов AG-SEND/AG-RECV на ЦП		64/64
Стандартная связь (FMS)
• поддерживается		Да; посредством CP и загружаемых FB
Число соединений
• общее		96
• применяется для PG-связи		95
— резервируется для PG-связи		1
— настраивается для PG-связи, макс.		0
• применяется для OP-связи		95
— резервируется для OP-связи		1
— настраивается для OP-связи, макс.		0
• применяется для базовой S7-связи		94
— резервируется для базовой S7-связи		0
— настраивается для S7-связи, макс.		0
• применяется для S7-связи		94
— резервируется для S7-связи		0
— настраивается для S7-связи, макс.		0
• применяется для маршрутизации		47
— резервируется для маршрутизации		0
— настраивается для маршрутизации, макс.		0
Функции оповещения S7
Макс. число запрашиваемых станций для функций оповещения		95; макс. 95 с функциями Alarm_S/SQ и Alarm_D/DQ (панели оператора); макс. 16 с функциями Alarm, Alarm_8, Alarm_8P, Notify и Notify_8 (например, WinCC)
сообщения относительно символов		Да
Процесс SCAN		Да
Программные сообщения		Да
Сообщения диагностики процессов		Да
макс. число одновременно активных блоков Alarm-S		1 000; одновременно активные блоки S/SQ или Alarm-D/DQ
Блоки Alarm 8		Да
• Макс. число экземпляров для коммуникационных блоков Alarm-8- и S7		4 000
• предварительно задано, макс.		600
Сообщения информационно-управляющей системы		Да
Число одновременно запрашиваемых архивов (SFB 37 AR_SEND)		32
Число сообщений
• всего, макс.		1 024
• в сетке 100 мс, макс.		128
• в сетке 500 мс, макс.		512
• в сетке 1000 мс, макс.		1 024
Число дополнительных значений
• при сетке 100 мс, макс.		1
• при сетке 500 мс, 1000 мс макс.		10
Функции испытания и ввода в эксплуатацию
Блок состояния		Да; до 16 одновременно
Одиночный шаг		Да
Число контрольных точек		16
Состояние/управление
• Переменные состояние/управления		Да; до 16 таблиц переменных
• Переменные		входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики
• Макс. число переменных		70; Состояние/управление
Принудительное исполнение
• Принудительное исполнение		Да
• Принудительное исполнение, переменные		Входы, выходы, марекеры, периферийные входы, периферийные выходы
• Макс. число переменных		512
Диагностический буфер
• есть		Да
• Макс. число элементов		3 200
— настраивается		Да
— предварительно задано		120
Сервисные данные
• считываемые		Да
Окружающие условия
Температура окружающей среды при эксплуатации
• мин.		0 °C
• макс.		60 °C
Проектирование
Программное обеспечение для проектирования
• STEP 7		Да
Программирование
• Операционный резерв		см. систему команд
• Круглые скобки		7
• Доступ к согласованным данным в образе процесса		Да
• Системные функции (SFC)		см. систему команд
• Системные функциональные блоки (SFB)		см. систему команд
Язык программирования
— KOP		Да
— FUP		Да
— AWL		Да
— SCL		Да
— CFC		Да
— GRAPH		Да
— HiGraph®		Да
Число одновременно активных системных функций
— DPSYC_FR		2; SFC 11; на интерфейс
— D_ACT_DP		8; SFC 12; на интерфейс
— RD_REC		8; SFC 59; на интерфейс
— WR_REC		8; SFC 58; на интерфейс
— WR_PARM		8; SFC 55; на интерфейс
— PARM_MOD		1; SFC 57; на интерфейс
— WR_DPARM		2; SFC 56; на интерфейс
— DPNRM_DG		8; SFC 13; на интерфейс
— RDSYSST		8; SFC 51
— DP_TOPOL		1; SFC 103; на интерфейс
Число одновременно активных системных функциональных блоков
— RDREC		8; SFB 52; на интерфейс, но не больше 32 через все внешние интерфейсы
— WRREC		8; SFB 53; на интерфейс, но не больше 32 через все внешние интерфейсы
Защита ноу-хау
• Защита программ пользователя/защита паролем		Да
• Кодирование блоков		Да; с S7-Block Privacy
Размеры
Ширина		25 mm
Высота		290 mm
Глубина		219 mm
Массы
Масса, прибл.		700 g
