DS3-S1/11N-D24K1
DUPLOMATIC DS3-S1/11N-D24K1

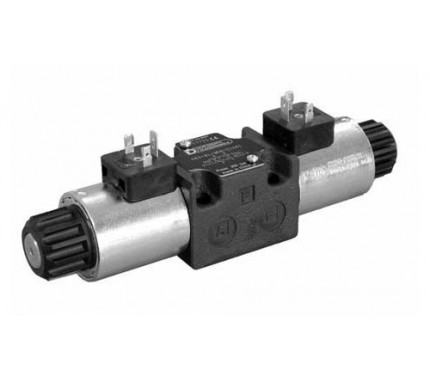

Гидрораспределитель Duplomatic DS3-S1/11N-D24K1 стыкового исполнения с монтажной поверхностью в соответствии стандарту ISO 4401 (CETOP RP121H, CETOP 03) применяется в гидравлических системах для переключения потоков рабочей жидкости под высоким давлением (до 350 бар).
Монтаж гидрораспределителей Duplomatic DS3 осуществляется либо на стыковую поверхность, либо на монтажную плиту с резьбовым присоединением патрубков.
Электроразъёмы по стандарту DIN 43650 заказываются отдельно. Подробнее смотрите каталог.
Параметры гидрораспределителя Duplomatic DS3-S1/11N-D24K1:
Исполнение: стыковое по ISO 4401 (CETOP RP121H)
Условный проход (размер): 6 мм (CETOP 03)
Конфигурация распределителя: 2 электромагнита - 3 положения, с пружинным центрированием
Конфигурация золотника: S1 - в центральном положении все каналы перекрыты (заперты)
Макс. рабочее давление (каналы P-A-B): 350 бар
Макс. рабочее давление (канал T): 210 бар
Максимальный расход: 100 л/мин
Тип управления и питание: электромагнитное, 24 В постоянного тока
Диапазон температур окружающей среды: -20 ... +50 °C
Диапазон температур рабочей жидкости: -20 ... +80 °C
Диапазон вязкостей жидкости: 10 ... 400 сСт
Рекомендуемая вязкость: 25 сСт
Допустимая степень загрязнения жидкости: класс 20/18/15 по ISO 4406:1999
Вес гидрораспределителя: 2,0 кг
