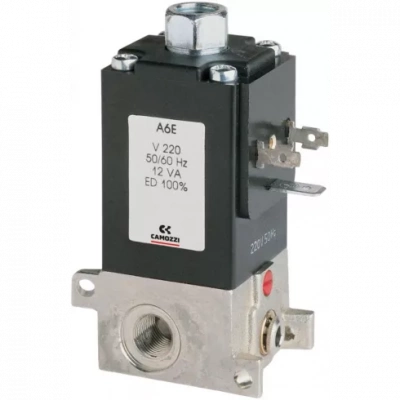

638M-101-A63

Основные характеристики:

Производитель

Camozzi


Артикул

638M-101-A63


Наименование

Распределитель с электромагнитным управлением


Серия товара

6

Тип оборудования

Распределители


Внутренний стандарт

IDO28456


Технические характеристики
Количество линий и позиций

3/2 лин./поз.


Тип управления

Электропневматическое


Номинальный расход

120 Нл/мин


Тип действия

Моностабильный


Присоединение

1/8


Пропускная способность

1,8 л/мин


Тип пилотного управления

Прямого действия


Питание пилотного каскада

Внешний


Тип сброса

Пружинный


Тип клапана

Клапанного типа


Функция распределителя

Н. З.


Время включения

15 мс


Время выключения

25 мс


Материал катушки

PPS (Полифениленсульфид)


Размер соленоида

32 X 32 мм


Установка

В любом положении


Рабочий цикл

100 % непрерывный режим работы


Электрические характеристики:

Стандарт электрического подключения

DIN EN 175 301-803-A


Класс защиты

IP65


Класс изоляции

H (180 °C)


Допустимый перепад напряжения

± 10 %

Мощность переключения

10 Вт


Мощность удержания

12 ВА


Массо-габаритные и монтажные характеристики:

Тип конструкции

Одноместная плита


Тип присоединения на входе

Внутренняя резьба


Присоединение выхлопа

1/8


Монтажный шаг

32 мм


Тип резьбы

G


Тип монтажа

Групповой монтаж


Условный проход

2 мм


Особенности материалов
Материал внутренних элементов

Нержавеющая сталь


Материал уплотнения

FKM (Фторкаучук)


Материал внешних элементов

Никелированная латунь; Анодированный алюминий


Условия эксплуатации
Максимальное рабочее давление

10 бар


Минимальное рабочее давление

0 бар


Рабочая среда

Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]


Рабочая температура

От 0 °C до 60 °C
