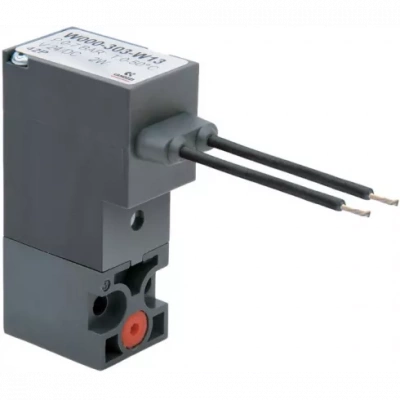

W000-303-W13

Основные характеристики:

Производитель

Camozzi


Артикул

W000-303-W13


Наименование

Распределитель с электромагнитным управлением


Серия товара

W


Внутренний стандарт

IDO28456


Технические характеристики:

Количество линий и позиций

3/2 лин./поз.


Тип управления

Электропневматическое


Номинальный расход

0,54 л/мин


Тип действия

Моностабильный


Тип пилотного управления

Прямого действия


Питание пилотного каскада

Внешний


Количество мест

Распределитель без плиты


Тип сброса

Пружинный


Ручное дублирование

Моностабильное в виде кнопки


Тип клапана

Клапанного типа


Функция распределителя

Н. З.


Время включения

10 мс


Время выключения

15 мс


Установка

В любом положении


Рабочий цикл

100% непрерывный режим работы


Электрические характеристики:

Тип электрического подключения

Кабель


Класс защиты

IP65


Допустимый перепад напряжения

±10%

Мощность переключения

1 Вт


Мощность удержания

1 Вт


Расположение электрического подключения

Стандартно


Массо-габаритные и монтажные характеристики:

Тип присоединения на входе

Внутренняя резьба


Тип присоединения

Приточное


Монтажный шаг

15 мм


Длина кабеля

300 мм


Конструкция корпуса

Одноместная плита (только M5) или уплотнение


Пневматические соединения

Винтами на плите, с приточными размерами согласно ISO 15218


Исполнение распределителя

С винтами для металла UNI 8112


Условный проход

1,5 мм


Особенности материалов:

Материал корпуса

PBT (Полибутилентерефталат); Технополимер


Материал внутренних элементов

Нержавеющая сталь


Материал уплотнения

NBR (Бутадиен-нитрильный каучук)


Материал уплотнения клапана

FKM (Фторкаучук)


Условия эксплуатации
Максимальное рабочее давление

7 бар


Минимальное рабочее давление

0 бар


Рабочая среда

Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]


Рабочая температура

От 0°C до 50°C
