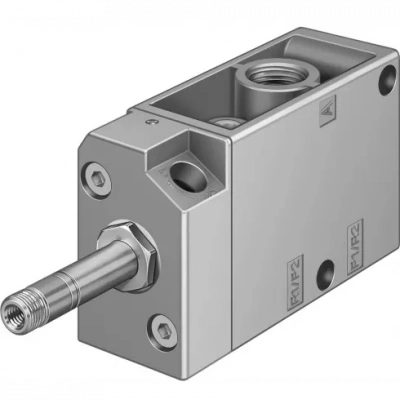

MFH-3-1/4

Основные характеристики

Артикул

9964


Наименование

Распределитель с электромагнитным управлением


Группа

Универсальные


Тип оборудования

Распределители


Внутренний стандарт

IDO28456


Технические характеристики
Количество линий и позиций

3/2 лин./поз.


Тип управления

Электропневматическое


Тип конструкции

Тарельчатое седло

Присоединение

1/4


Тип пилотного управления

Непрямого действия


Питание пилотного каскада

Внутренний


Тип сброса

Пружинный


Ручное дублирование

Защелкиваемый


Функция быстрого выхлопа

Дросселирующий


Функция распределителя

Н. З.


Время включения

10 мс


Время выключения

29 мс


Максимальный стандартный расход

800


Направление потока

Нереверсивный


Негативный тестовый импульс с логикой 1

3700 мкс


Позитивный тестовый импульс с логикой 0

2200 мкс


Электрические характеристики
Тип электрического подключения

Электромагнитные катушки заказываются отдельно


Класс защиты

IP65


Тип катушки

F (+155 °C)


Рабочее напряжение катушки

48 В DC


Массо-габаритные и монтажные характеристики
Тип присоединения на входе

Внутренняя резьба


Присоединение выхлопа

1/4


Присоединение комплектующих

Наружная резьба


Тип крепления

На коллекторной плите; Со сквозным отверстием


Длина

78 мм


Положение при сборке

Любое


Монтажный шаг

32 мм


Размер клапана

30,5 мм


Ширина

30,55 мм


Высота

50,15 мм


Тип резьбы

G


Выхлоп пилота, канал 82

M5


Условный проход

7 мм


Вес

320 г


Особенности материалов
Материал корпуса

Алюминиевый сплав


Материал уплотнения

NBR (Бутадиен-нитрильный каучук)


Замечания по материалу

Соответствует директиве RoHS


Тип уплотнения

Мягкий


Условия эксплуатации
Максимальное рабочее давление

8 бар


Минимальное рабочее давление

1,5 бар


Температура окружающей среды

От -5 °C до +40 °C


Рабочая среда

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]


Примечание по рабочей среде

Возможна работа со смазкой (Впоследствии требуется постоянная смазка)


Температура хранения

От -20 °C до +60 °C


Сопротивление коррозии

1 - Низкая стойкость к коррозии


Стандарты
Авторизация

С UL us - Recognized (OL)


Дополнительные характеристики
Защита от перекрытия

Нет
